| ISWB50-125_防爆管道離心泵 | ||||||||||||||||||||||||||||||||||||||||||
| 發布者：m.85117.cn 發布時間：16-07-24 閱讀：次 |
||||||||||||||||||||||||||||||||||||||||||
防爆管道離心泵ISWB50-125，是在ISW離心泵基礎上派聲生出適用油泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。
二、防爆管道離心泵ISWB50-125 用 途 ISWB臥式單級單吸防爆油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+120℃。
三、防爆管道離心泵ISWB50-125 工作條件: 1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時防爆管道離心泵的過流部分和聯接部分采用鑄鋼材料。
四、防爆管道離心泵ISWB50-125 產品特點: 運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
五、防爆管道離心泵ISWB50-125 型號意義：

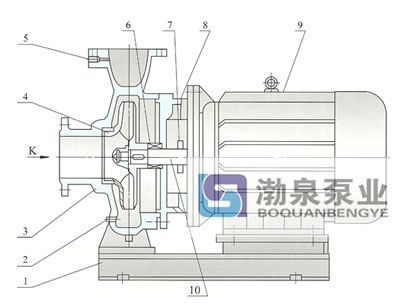

六、防爆管道離心泵ISWB50-125 結構說明圖：
臥式單級單吸防爆油泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。 相關產品
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
